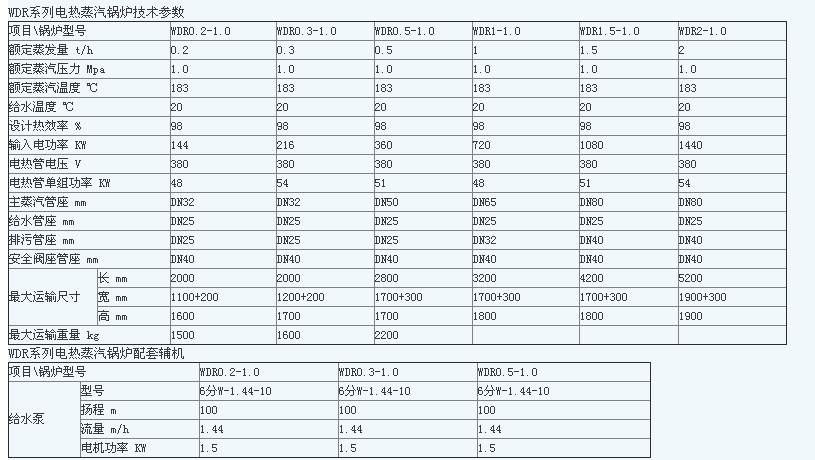

WDR系列电热蒸汽锅炉技术参数

WDR系列（36-240KW）中文触摸屏控制型电热蒸汽发生器说明书

一、概述
WDR系列蒸汽发生器是济南三恒环保热能设备有限公司设计生产的定型产品，本设备的工作原理是通过电加热管将水加热，形成一定的压力蒸汽。适用于水泥制品蒸养、制衣行业、洗衣行业的熨烫及小型生物工程、医药卫生、食品、化工、饲料等的科研和生产需要压力蒸汽的行业，及适用于500L以下发酵罐的蒸汽源。
WDR型蒸汽发生机的筒体由碳钢或不锈钢制造，控制系统采用我公司开发的电热蒸汽锅炉专用智能数显控制器进行加热和供水的全自动控制，具有自动化程度高、操作方便、使用安全、可靠、维修简单，占地面积小，产汽速度快等特点。
WDR型蒸汽发生机的电功率分为36KW、48KW、60KW、72KW、108KW、144KW、192KW、240KW等几种类型以及为用户量身定做各种规格的快速蒸汽发生器。

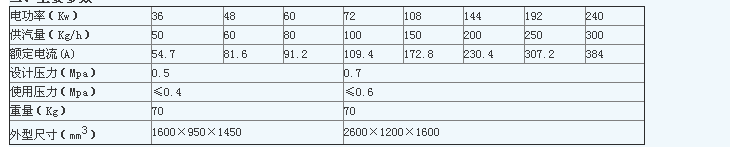

二、主要参数

三、结构和工作原理
1.结构原理见图1

1、水箱；2、水泵 ；3、加热筒；4、液位探头器 ；5、液位探头；6、电加热管；7、液位计；8、压力控制器；9、压力表；10、安全阀；11、进水管；12、溢流口；13、排汽阀；14、止回阀；15、排水阀；16、排污阀
2.工作原理
  设备接通电源后开启电源旋钮，水泵将水箱中的水泵入蒸汽发生器的加热筒内，水位随水泵供水而上升，当高于低液位时，电加热管的电源自动接通，开始加热；此时水泵继续供水到高水位时水泵自动停止供水。同时电加热管不断加热下，加热筒内水温不断上升，直至产生所要求工作压力的蒸汽，此时打开排汽阀即可供应蒸汽。供汽过程中蒸汽压力有可能会继续上升，当压力升至0.4Mpa时，压力控制器动作，自动断开加热管电源停止加热。

由于加热停止，筒内蒸汽压力逐渐下降，当蒸汽压力下降至约0.3Mpa时，电加热管电源再度被接通，蒸汽压力再度升高，如此可连续获得蒸汽源。
   另外，设备有良好的自保护措施。当加热筒内液位下降至低液位而无水可加时，电加热管自动停止加热，以避免加热管因空烧而损坏；如蒸汽压力超过设定工作压力0.4Mpa后压力仍继续上升，安全阀自动开启，确保设备

的安全。
四、管道和电器连接
(1).用户必须选用能承受工作压力和高温的管道将排汽阀（13）与用蒸汽设备连接，连接要求牢固、可靠，不得泄漏。
(2).连接水源与水箱进水阀间的管路应可靠，无渗漏，并能承受水源压力。
(3).排污阀（16）可用水管或耐温软管连接到排放沟。
(4).电源进线端A、B、C为三相火线，N为零线。每相导线选用截面应能承载相应电流的导线。
(5).接地线应接触良好，可靠。
五、操作步骤
1、  合上主开关电源；
2、  合上控制回路电源；

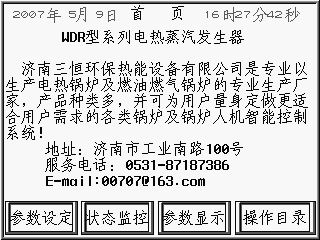

3、  将电源启动旋钮置于开的位置，便可启动蒸汽发生器，此时触摸屏将显示如下画面：

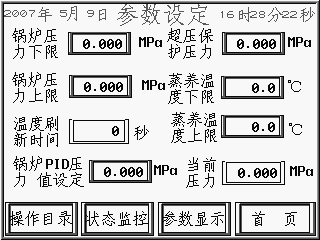

 4、第一次运行时，首先要按一下“参数设定”进入如下画面进行设定：

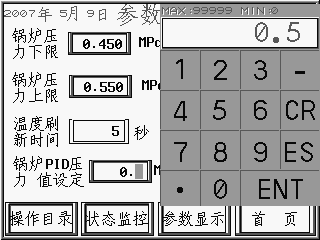

5、用手点一下锅炉压力下限设定窗口，便自动弹出数字键盘(如下显示画面)，输入完设定温度后按一下数字键盘上的ENT即会退出数字键盘，其它参数设定与压力设定一样：（注意：锅炉压力下限设定值<锅炉PID压力设定值<锅炉压力上限设定值<超压保护设定值;蒸养温度下限设定值<蒸养温度上限设定值。）

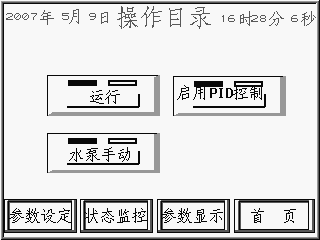

6、设定完参数后，点一下操作目录便会进入如下操作目录画面，如需自动运行只要点一下运行按键，便可启动运行；如停止操作时，首先要点一下运行按键即可，如需启用PID控制时，按下运行按键，然后再点启用PID控制铵键便可，如切除PID控制时只需再按一下启用PID控制便可。

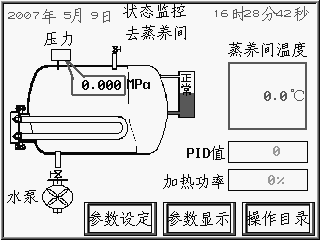

7、启动后点一下操作目录窗口中的状态监控便进入以下画面进行机组运行状态的监控，正常运行时要切换到此画面：（画面说明：画面中的叶轮会不停转动说明水泵已经启动；画面中加热热管不停闪烁说明机组正在进行加热；画面中显示的压力、温度值分别为蒸汽发生器当前值和蒸养房内温度当前值。）

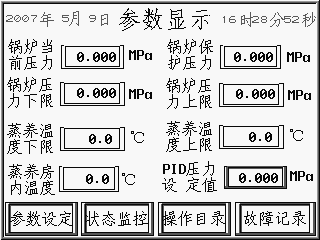

8、如需查看设定压力、温度时点一下窗口中的参数显示即可进入以下画面以便查看设定温度值和当前温度值。

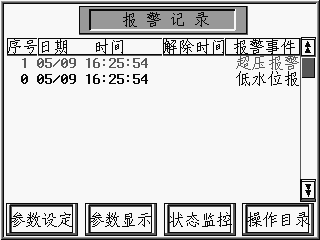

9、只要按下操作目录中的运行按键后，当有故障时，便会弹出如下“报警记录窗口”：

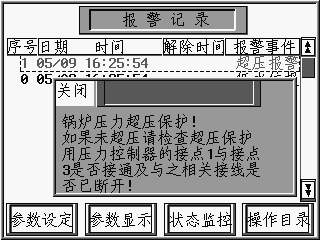

10、如果想查看具体报警原因及解决方法，点一下报警时间便会弹出如下信息窗口：

六、使用注意事项
1、严禁在无水情况下启动水泵（水泵不能空转）；
2、设备使用过程中必须由专人负责，随时注意加热筒内蒸汽压力，不得超过最高允许压力；
3、进行检修或故障处理时，必须切断电源、卸压降温后进行，严禁在具有蒸汽压力或高温下检修，以免发生意外；
4、蒸汽发生器用水应是无腐蚀性、无杂质的清洁软水；
5、每天工作以后应将蒸汽罐内存水放尽，步骤如下：
(1)切断总电源；
(2)拧开排汽阀（13）；
(3)开启排污阀（16）。
6、每当设备使用完毕，均应将排汽阀（13）拧开，以免筒体内产生负压；
7、严禁水、汽喷溅到电器元件上；
8、定期清洗水箱及筒体；
9、压力表、安全阀和压力控制器等检测仪表，每年应交给专业单位校验一次；
10、PLC接线不能随意改动，以免烧坏PLC。

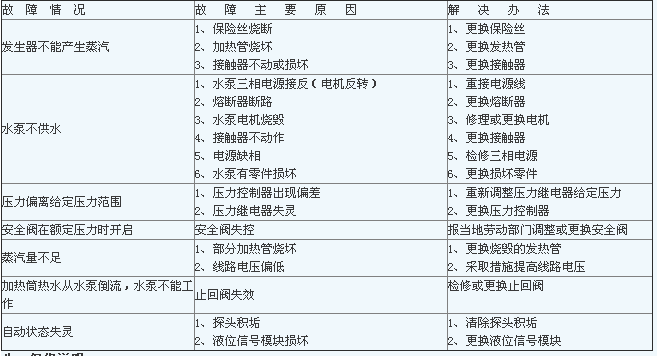

七、蒸汽发生器常见故障及解决办法

八、保修说明
1、感谢您购买本公司的设备，请您按产品说明书指导的方法使用；
2、本公司对所提供的设备保修六个月；
3、对因操作不当而造成的故障或保修期外的故障，本公司以成本价提供配件。
